Hallein: Wenn ein Gerüst zur Brücke wird
Hallein |
Clemens Oelmann |
19. Oktober 2023
In Hallein beweist Ringlock von Doka einmal mehr seine Flexibilität. Während der Bauarbeiten an der Kühbrücke fungiert das Modulgerüst als temporäre Kabelbrücke, um die Versorgungsleitungen über die Kleine Salzach aufrecht zu erhalten. Wir haben uns die wirtschaftliche Lösung vor Ort angesehen.
Die Kühbrücke, eine wichtige Verbindungsbrücke für Fußgänger und Radfahrer zur Pernerinsel, ist in die Jahre gekommen und eine Sanierung ist notwendig. Aufgrund der starken Verwitterung müssen das komplette Tragwerk und der Oberbau der Brücke erneuert werden. Während der dreimonatigen Bauzeit ist das Modulgerüst Ringlock als Kabelbrücke im Einsatz, über die diverse Leitungen und Rohre für Wasser und Strom führen. Dank seiner Flexibilität und Vielseitigkeit ist Ringlock von Doka die perfekte wirtschaftliche Lösung, um die Kleine Salzach temporär zu überspannen.
SANIERUNG FÜR MEHR BÜRGERWOHL
Die Stadt Hallein investiert in die Zukunft und saniert die Kühbrücke zur Verbesserung der Fußgänger und Radfahrerverbindung zur Pernerinsel. Über die Jahrzehnte von Frost, Tausalz und anderen Umwelteinflüssen gezeichnet, bedarf die Kühbrücke dringend einer umfassenden Sanierung. Der Holzbelag war bereits stark beschädigt und entspricht nicht mehr den Anforderungen an Brücken dieser Größe und Verkehrsaufkommens. Im Zuge der Sanierungsarbeiten wird das komplette Tragwerk ausgetauscht und auch der Oberbau der Brücke wird vollständig erneuert und mit einem pflegeleichten Dünnbettbelag sowie einem Geländer mit einer im Handlauf integrierten Beleuchtung versehen. Die Gesamtkosten der Erneuerung belaufen sich auf 1,3 Millionen Euro.
RINGLOCK: BEHELFSBRÜCKE NACH DEM BAUKASTENPRINZIP
Während die Kühbrücke erneuert und auf den neusten technischen Stand gebracht wird, ist es notwendig, die Versorgungsleitungen über die Kleine Salzach aufrecht zu erhalten. Dazu setzt die ausführende Baufirma Bodner das Modulgerüst Ringlock von Doka als Kabelbrücke ein. Drei Mann der Firma Bodner bauen die Konstruktion in nur zwei Tagen auf dem Lagerplatz neben der Baustelle zusammen. Mit dem Autokran wird die Kabelbrücke dann auf zwei Etappen eingehoben.

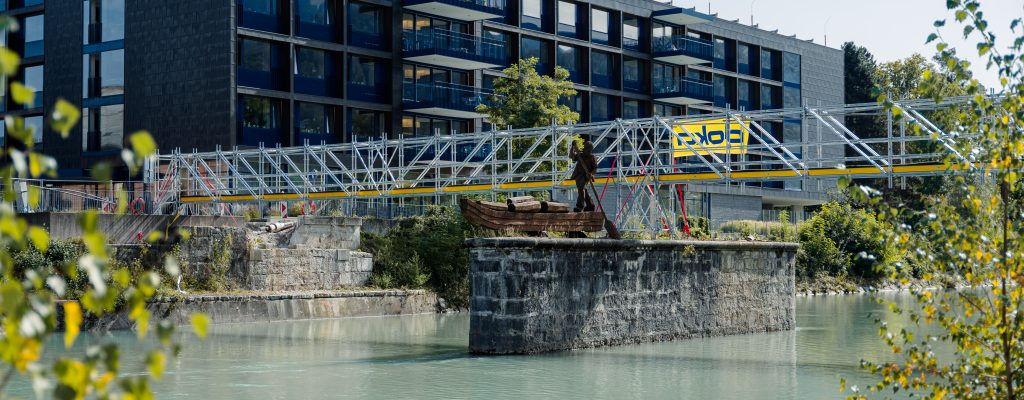

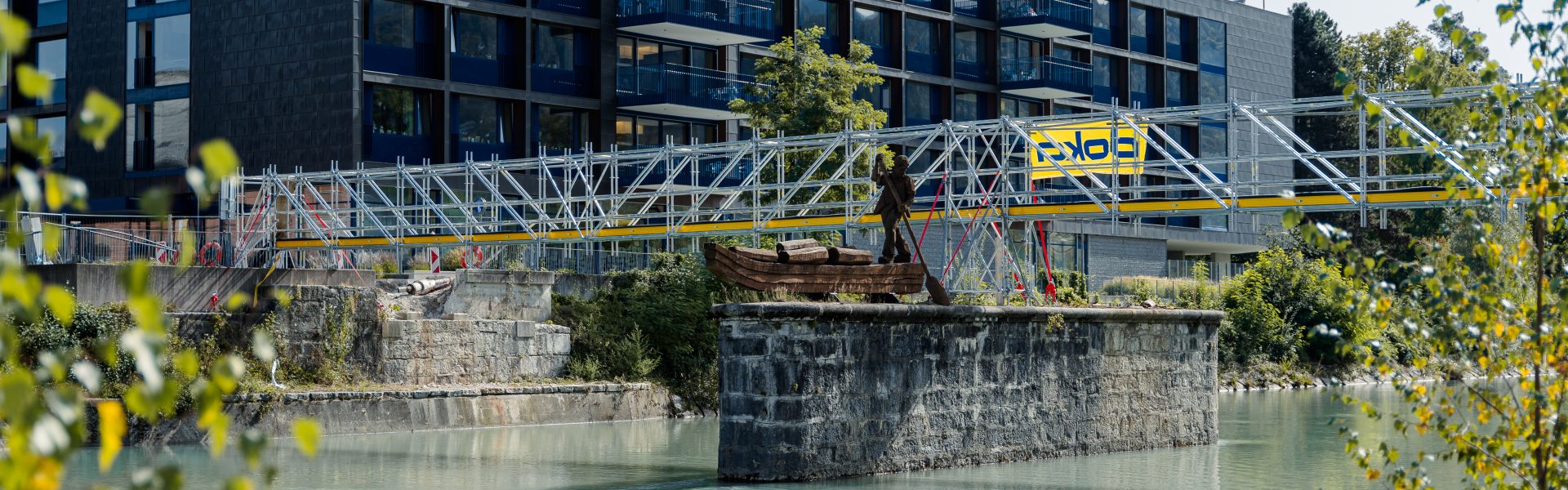

Die Behelfsbrücke, die drei Monate im Einsatz sein wird, ist als gedoppelter Fachwerkverband ausgeführt. Sie hat eine Höhe von 2 m, eine Breite von 1 m und eine lichte Spannweite von zwei Mal 22 m. Mittig liegt die Konstruktion auf dem Brückenpfeiler auf, auf dem sich übrigens auch die Skulptur Salzschiff mit dem Salzachschiffer befindet. Die insgesamt rund 48,5 m lange Ringlock-Brücken-Konstruktion wird abgespannt und am Pfeiler bzw. den Widerlagern verankert. Sicher getragen und eingebettet verlaufen nun in der Kabelbrücke Leitungen und Rohre für Wasser und Strom.
Die Anlieferung des Materials und der Aufbau verliefen reibunglos. Obwohl wir zum ersten Mal eine Kabelbrücke aus einem Modulgerüst errichtet haben, ging der Aufbau sehr gut von der Hand.
DI Markus Oberbucher, BSc
Ing. Hans Bodner BaugesellschaftmbH & Co KG
Die Sanierung der Kühbrücke bringt einige Neuerungen und Verbesserungen mit sich, darunter ein neues, unauffälligeres Geländer mit integrierter Beleuchtung im Handlauf, was die Notwendigkeit von separaten Masten überflüssig macht. Der neue Dünnbettbelag erfordert weniger Instandhaltungsaufwand, vereinfacht den Winterdienst und beseitigt die Stolpergefahr durch hervorstehende Holzbohlen. [UPDATE, 12/2023: Die modernisierte Brücke wurde im November 2023 fertiggestellt.]
Die Herausforderung
Aufrechterhaltung der Versorgungsleitungen über die Kleine Salzach während des Brückenneubaus
Die Lösung
Einsatz des flexiblen Modulgerüstes Ringlock als temporäre Kabelbrücke.
Fakten
Projekt: Sanierung Kabelbrücke Hallein (Salzburg)
Kompletter Austausch des Tragwerks
Baukosten: 1,3 Mio. Euro
Bauausführung: Ing. Hans Bodner
Baugesellschaft mbH & Co. KG
Bauzeit: August bis November 2023
Doka Produkte im Einsatz: Modulgerüst Ringlock
