Doka Unikit: Meister Schwerer Lasten
Linz |
Clemens Oelmann |
16. Februar 2023

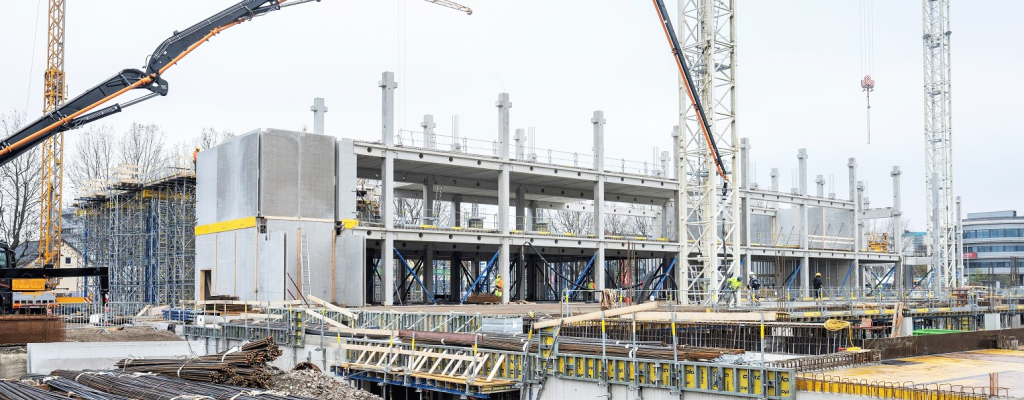

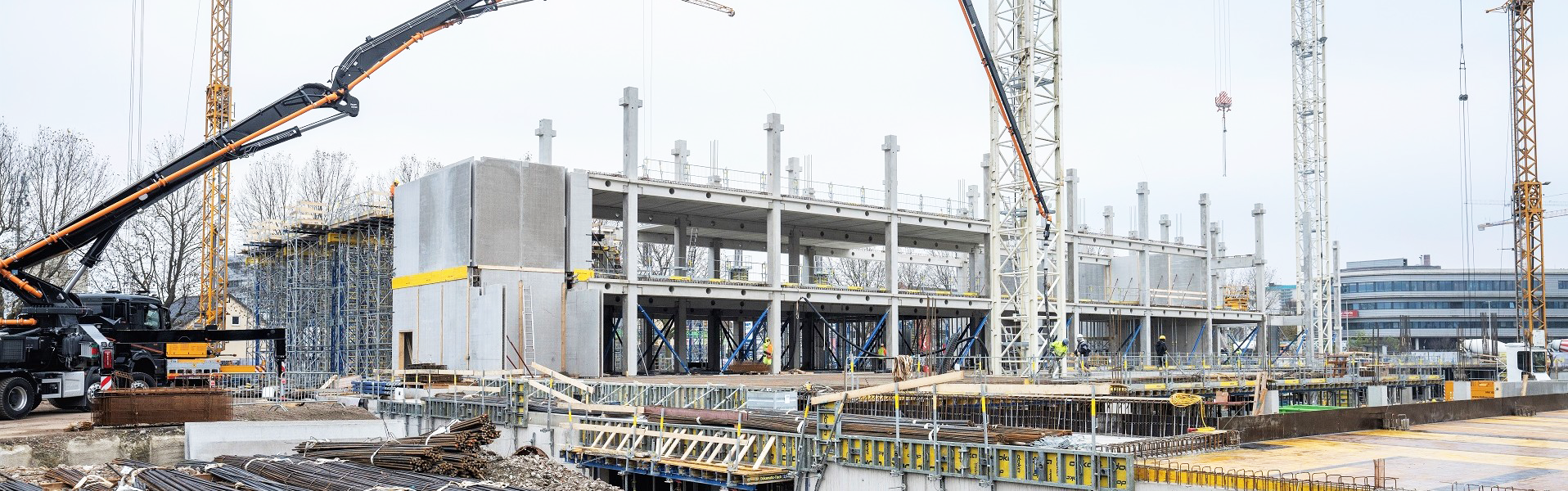

Beim Neubau einer XXXLutz-Filiale in der Linzer Hafenstraße kommen die Lasttürme 480 von Doka UniKit zum Einsatz. Warum der universelle Ingenieurbaukasten die ideale Lösung für schwere Lasten im Infrastruktur- und Highrisebereich ist, lest ihr hier.
Schwerer Lasten Herr zu werden ist eine Herausforderung, die nahezu auf jeder Baustelle bewältigt werden muss. Beim Neubau einer XXXLutz-Filiale in Linz ist deshalb eine Vielzahl an Doka UniKit Lasttürmen 480 im Einsatz. Denn: Mit dem auf Basis von modularen Standardteilen entwickelten Ingenieursbaukasten lassen sich sich wirtschaftliche Traggerüst-Komplettlösungen für nahezu jeden Anwendungsfall entwickeln.
Verlässliche Lösungen Zum Ableiten Schwerer Lasten
55 Millionen Euro werden in den neuen Standort in der Hafenstraße investiert, der ab Herbst 2023 auf einer Verkaufsfläche von 39.000m² rund hundert neue Mitarbeiter beschäftigen wird. Doka, der österreichische Marktführer am Schalungssektor, ist am Bau bei der Ausführung von Ortbetonelementen sowie von Fertigteilen beteiligt.
Stichwort Ortbeton: Das sechsstöckige Bauwerk kragt im dritten Obergeschoss über zwei Bauwerksseiten jeweils um 7,5m aus, insgesamt über eine Länge von 220m. Durch dieses statische System ist es notwendig, die gesamten Bauwerkslasten von bis zu vier Geschossen über die volle verbleibende Bauzeit zu unterstellen. Es ergeben sich daraus zu unterstellende Lasten von bis zu 1.700 kN (170 Tonnen) auf jedem der 26 Punkte – das entspricht dem Gewicht von sieben voll beladenen LKWs.
Zum Unterstellen der Ortbetonunterzüge und Ortbetondecken kommt das leistungsstarke Traggerüst Staxo 100 zum Einsatz. Mit seinen robusten Stahlrahmen ist das Traggeürst für große Unterstellungshöhen und hohe Lasten konzipiert und kombiniert in jeder Situation hohe Tragkraft mit verlässlicher Sicherheit.
VIDEO: Die beiden Doka-Produktmanager Michael Broichgans & Jörg Riechers erläuterten auf der bauma2022 einige Detailinformationen zu Doka UniKit:
Nach dem Herstellen der Unterzüge wird das Material vom Traggerüst Staxo 100 entfernt – ab dem Zeitpunkt erfolgt die Ableitung der gesamten Lasten durch die bereits mit eingebauten UniKit-Lasttürme 480. Die Lasttürme kommen vorrangig in Infrastruktur-Projekten zum Einsatz. Wie die aktuelle Baustelle der HABAU GmbH zeigt, ist das System aber auch eine perfekte Ergänzung im Hochbau. Sie sind Teil des modularen UniKit-Baukastens, mit welchem sich effizient ausgeklügelte Traggerüstkonstruktionen realisieren lassen. Flexibel, schnell und vielfältig – wie beim Legospiel, an das die Komponenten von UniKit optisch ein wenig erinnern.
Die Unterstellungshöhe der Türme in der Hafenstraße beträgt ca. 8,60m, insgesamt kommen 26 Unikit Lasttürme zum Einsatz. Um eine gleichmäßigen Lasteinleitung in die vier-stieligen Lasttürme zu gewährleisten, erfolgt die Lastverteilung über jeweils drei mietbare UniKit HEB 400 Jochträger.
Die Herausforderung
Notwendigkeit der Ableitung sehr hoher Bauwerkslasten durch auskragenden Bauteil.
Die Lösung
Ableitung der enormen Lasten durch Doka UniKit Lasttürme 480.
Fakten
Projekt: XXX Lutz Hafenstraße, Linz
Bauherr: XXX Lutz
Bauausführung: HABAU GmbH
Architektur: Kneidinger Architekten
Bauzeit: 2022 bis 2023
Ausführung: Ortbeton & Fertigteile
Schalungssysteme & -services: UniKit 480, Framax Xlife Plus, Stützenschalung KS, DM-Deckentische, Dokaflex, Seitenschutz XP, Staxo 100 bzw. Concremote Betonmonitoring
